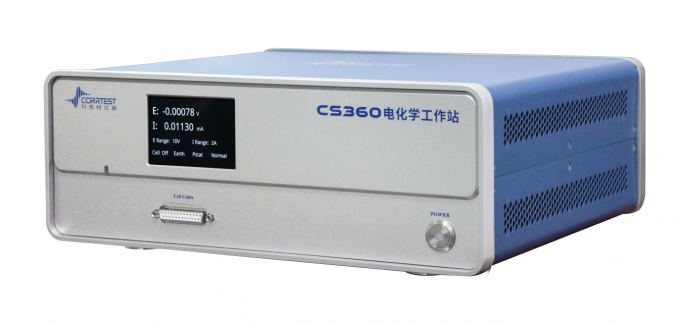

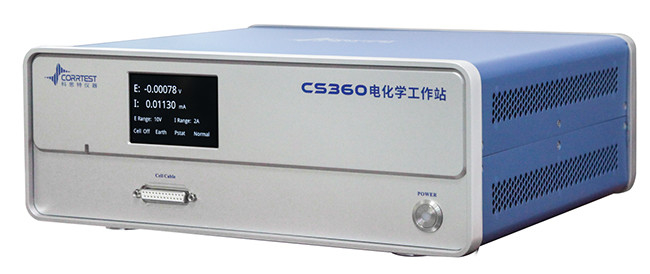

고주파 8MHz EIS 포텐티오스타트 갈바노 사트 모델 CS360

S앵글 채널 포텐시오스타트/갈바노스타트EIS와 함께모델CS360 DDS 임의 함수 생성기, 잠재계 / 갈바노계 및 FRA로 구성됩니다. 내장된 듀얼 24비트 델타 시그마 AD 변환기의 도움으로,우수한 안정성 및 높은 잠재력 (1mV) 및 전류 (1pA) 해상도를 달성8MHz까지의 EIS 주파수와 함께 CS360은 고체 전해질 연구를 위한 이상적인 도구였습니다.

CS360 포텐시오스타트의 적용

- 에너지 재료 (고체 상태 배터리, 리?? 이온 배터리, 태양전지, 연료전지, 초전지 등)

- 전기 촉매 (HER, OER, ORR, CO2RR, NRR, 물 분화)

- 전기합성, 전자기배치, 아노드 산화, 전해질의 반응 메커니즘

- 금속성 경화; 경화 억제제, 코팅 및 감도 보호 효율

높은 에너지 밀도, 빠른 충전 및 방하, 그리고 긴 수명의 장점으로, 고체 상태 배터리는 전기 차량, 착용 가능한 장치 등에 널리 사용됩니다. 누출 방지,불 retardant 및 dendrit 성장 억제, 고체 전해질은 배터리의 안전성을 향상시킵니다. ElS는 고체 배터리의 성능을 연구하는 중요한 기술입니다. 충전 전송에 대한 정보를 제공 할 수 있습니다.전기 화학 반응, 등 다양한 주파수 영역에서 EIS를 측정하여 고성능 완전 고체 상태 배터리 개발에 중요한 이론적 기초와 기술적 지원을 제공합니다.

EIS 주파수는 CS360 잠재계/갈바노계/전기화학 작업소에서 최대 8MHz가 될 수 있으며, 이는 고형 전해질에 대한 고주파 EIS 테스트의 필요성을 충족시킬 수 있습니다.고형 전해질의 연구 특히 고주파 영역에서의 임피던스 행동에 초점을 맞추고그것은 전자 및 이온 전도성을 정량화하고 물질의 미세 구조 문제를 찾는데 도움이 됩니다.그리고 배터리 성능 개선.

솔리드 스테이트 배터리 보관기

EIS 테스트의 파형

스펙트럼 - CS360 역량계

2~3~4 전극 구성을 지원합니다

최대 적용 전력: ±10V

최대 출력 전류: ±2A

잠재 제어 정확도: 0.1%×전 범위±1mV

전류 제어 정확도: 0.1% × 전체 범위

잠재 해상도: 1μV

전류 민감도:1pA

잠재 상승 시간: ≤1μs

참조 전극 입력 임페던스:10¹³5pF

입력 기본 전류: ≤10pA

전력 범위: ±200mV, ±2.5V, ±5V, ±10V, 4개의 범위

전류 범위: ±200pA ~ ±2A, 11개 범위

응급 전압: ±30V

CV 및 LSV 스캔 속도: 0.001mV/s~10kV/s

CA 및 CC 펄스 너비: 0.0001 ~ 65,000s

스캔 도중 전류 증가: 1mA@1A/ms

스캔 도중 잠재 증가: 0.02mV @ 1V/ms

SWV 주파수: 0.001~100kHz

DPV 및 NPV 펄스 너비: 0.001~100s

AD 데이터 획득: 16bit@1MHz, 20bit@1kHz

DA 해상도: 20비트

CV의 최소 잠재 증가: 0.02mV

낮은 통과 필터: 7 년을 포함합니다.

전력 및 전류 범위: 수동/자동 스위치

지상 모드: 부동, Earthing, ZRA를 지원합니다.

통신: USB20, RJ45 이더넷

운영 체제: 윈도우 10/11

전원 공급: 90~240V AC 50/60Hz

무게 / 크기: 6.5kg, 36 x 30 x 16cm

EIS (전기화학적 저항 분광)

신호 발생기

주파수 범위:10μHz~8MHz

AC 진폭: 1mV~2500mV

DC 비아스: -10~+10V

DDS 출력 임피던스: 50Ω

주파수 정확도: 0.1%

신호 해상도: 0.1mV RMS

파동 형태: 시노스 파동, 삼각형 파동 및 제곱 파동

파동 왜곡: <1%

스캔 모드: 로가리듬/선형, 증가/ 감소

신호 분석기

통합 시간: 최소:10ms 또는 주기의 가장 긴 시간

최대:10⁶주기가 10⁵s

측정 지연: 0~10⁵s

DC 오프셋 보상

잠재적 자동 보상 범위: -10V~+10V

전류 보상 범위: -2A~+2A

대역폭: 8십 년의 주파수 범위, 자동 및 수동 설정

기술

안정적인 양극화:

오픈 서킷 잠재력 (OCP)

전력 정적 (I-T 곡선)

갈바노스타틱

잠재역학 (Tabel 그래프)

갈바노다이나믹 (DGP)

일시적 양극화:

여러 가지 가능한 단계

다류 단계

잠재적인 계단 단계 (VSTEP)

갈바닉 스텝-스텝 (ISTEP)

크로노 방법:

크로노포텐시오메트리 (CP)

크로암프라메트리 (CA)

크로노칼로메트리 (CC)

전압 측정:

선형 스위프 볼트메트리 (LSV)

사이클 볼트 메트리 (CV)

계단 전압 측정 (SCV)

평방파 볼트메트리 (SWV)

차차 펄스 볼트메트리 (DPV)

정상 펄스 볼트 미트리 (NPV)

차차 정상 펄스 볼트 미트리 (DNPV)

AC 볼트 미트리 (ACV)

2차 하모닉 AC 볼트 미트리 (SHACV)

푸리에 변환 AC 볼트 미트리 (FTACV)

전기 화학적 임피던스 스펙트럼 스펙트럼:

포텐시오스타틱 EIS (Nyquist, Bode)

전극성 EIS

포텐시오스타틱 EIS (선택 주파수)

전극화 EIS (선택 가능한 주파수)

모트-쇼트키

포텐시오스타틱 EIS 대 시간 (일자 주파수)

갤바노스타틱 EIS 대 시간 (일자 주파수)

부식 측정:

주기적 양극화 곡선 (CPP)

선형 극진화 곡선 (LPR)

전기 화학적 잠재 운동성 재활성화 (EPR)

전기 화학 소음 (E)CN)

제로 저항 암페미터 (ZRA)

배터리 테스트ᄋ:

배터리 충전 및 방출

갈바노스타틱 충전 및 방출 (GCD)

포텐티오스타틱 충전 및 방하 (PCD)

포텐시오스타틱 인터미턴트 타이터링 기술 (PITT)

갈바노스타틱 간헐적 타이터링 기술 (GITT)

암페로미터:

차차 펄스 암페로메트리 (DPA)

이중분차 펄스 암페로메트리 (DDPA)

트리플 펄스 암페로메트리 (TPA)

융합된 펄스 암페로메트릭 감지기 (IPAD)

스트리핑 볼트메트리:

포텐시오스타틱 스트리핑

선형 벗기, 계단 벗기

평면 파동 제거

이차 펄스 볼트 메트리 스트리핑

정상 펄스 볼트 미트리 제거

차차 정상 펄스 볼트 메트리

확장:

전기화학 분해/분해

쿨로메트리 (BE) 로 대량 전해질

Rs 측정
