제품 세부 정보
원래 장소: 무한, 중국
브랜드 이름: Corrtest
인증: CE, ISO9001
모델 번호: CS350M
지불 및 배송 조건
최소 주문 수량: 1SET
가격: 협상 가능
포장 세부 사항: 표준 박스
배달 시간: 5 ~ 10 일
지불 조건: T/T, D/P
공급 능력: 1세트/년
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy:: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Current range: |
2nA~2A, 10 ranges |
Compliance voltage: |
±21V |

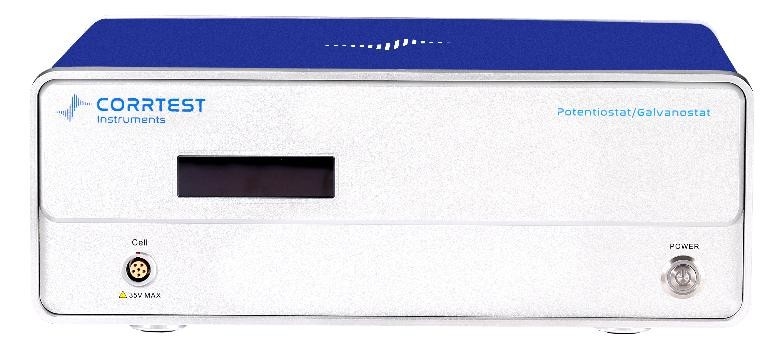

전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M고전력 고정도 전력계/갈바노 전력계,DDS 임의 함수 발생기, 듀얼 채널 상관 분석기,듀얼 채널 고속 16비트/고밀도 24비트 AD 변환기 및 확장 인터페이스 등최대 전류는 ±2A이며 잠재 범위는 ±10V입니다. 컴플라이언스 전압은 ±21V입니다. 전기 화학 임피던스 스펙트럼 (EIS) 주파수 범위는 10uHz ~ 1MHz입니다.그것은 훼손과 같은 다양한 전기 화학 분야에 사용할 수 있습니다, 에너지, 물질 및 전기 분석. 전류는 전류 증폭 CS2020B / CS2040B로 20A/40A까지 증가 할 수 있습니다. 전기 화학적 임피던스 스펙트럼 스펙트럼 EIS를 위해,우리는 다양한 요구 사항을 충족하기 위해 7 가지 다른 EIS 기술을 제공합니다., 예를 들어, 잠재동적 EIS (Nyquist, Bode), 갤바노스토틱 EIS, 잠재동적 EIS (선택 주파수), 갤바노스토틱 EIS ((선택 주파수), 모트-쇼트키, 잠재동적 EIS 대 시간 (단기 주파수),갈바노스타틱 EIS 대시간 (일자 주파수). 모든 Corrtest 전기 화학적 임피던스 스펙트럼 역량 정계는 소프트웨어에 동등 한 회로 장착을 제공합니다.
전기 화학적 임피던스 분광학이란 무엇인가요?
전기 화학적 임피던스 분광 (EIS) 은 전기 화학 시스템의 운동 및 메커니즘 데이터를 제공하며 부식 연구, 에너지 변환 및 저장, 센서 및 바이오 센싱에 널리 사용됩니다.,전기 화학적 임피던스 분광 (EIS) 은 일반적으로 전기 화학 세포에 전류 전력을 적용하여 세포를 통과하는 전류를 측정하여 측정됩니다.전기 화학적 임피던스 스펙트럼 스펙트럼은 주파수 범위에서 낮은 진폭의 교류 (AC) 전압을 사용하는 전기 화학 시스템의 시간 반응을 특징으로합니다.작동, 참조,그리고 카운터 전극에서 알려진 전압이 작동 전극에서 전해질 용액을 통해 카운터 전극으로 전달됩니다.양적 측정은 EIS에 의해 생성되며 전극 인터페이스와 전해질 용액 내에서 소규모 전기 화학 메커니즘을 평가 할 수 있습니다.EIS로 수집된 데이터는 적절한 전기적 동등 회로로 모델링됩니다.원소 배열의 결과로 생성된 전기 화학 전지는 단 하나의 동등 회로 요소를 사용하여 모델링할 수 있는 것은 거의 없습니다.EIS 모델은 일반적으로 네트워크의 여러 요소로 구성됩니다.연속 및 병렬 조합 모두원소들이 발생합니다.
의 적용 전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M
C또는로지온: 전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350MOCP, 양극화 곡선 (전력 역학), EIS, 순환 양극화 CPP (부동 곡선) 과 같은 염색 측정을위한 모든 전기 화학 기술을 포함합니다.전기 화학적 잠재 운동성 재활성화 (EPR), 수소 확산 테스트, ZRA, 전기 화학 소음 등은 금속 진식 메커니즘과 진식 저항을 연구하는 데 사용할 수 있습니다.그리고 코팅 내구성 및 희생 아노드 전류 효율을 평가또한 부식 억제제, 곰팡이 살균제 등을 빠르게 검사하는 데 사용할 수 있습니다.
그것은 상관성 통합 알고리즘과 듀얼 채널 과잉 샘플링 기술을 사용 하 고 강력한 반 간섭 능력을 가지고 있습니다.13Ω. 그것은 높은 반동성 시스템의 EIS 측정에 적합합니다 (상장, 콘크리트 등과 같은)
높은 임피던스 코팅의 소금 스프레이 노화 시험
왼쪽: 3% NaCl 용액의 Ti 합금 및 스테인리스 스틸의 편광 곡선 오른쪽: 0.05mol/LCl+0.1mol/LNaHCO3의 저탄소 스틸의 ECN
E긴장감
기술 LSV, CV, 갈바노스타틱 충전 및 방출 (GCD), 갈바노스타틱 EIS 및 정밀한 IR 보상 회로전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M슈퍼 컨디세이터, 리오 이온 배터리, 나트륨 이온 배터리, 연료전지, 리오 S 배터리, 태양전지, 고체 상태 배터리, 흐름 배터리, 금속 공기 배터리 등에 널리 사용됩니다.에너지 및 재료 분야의 연구자들에게 훌륭한 과학 도구입니다..
0.5mol/L H2SO4 용액에 있는 PPy 초전압기의 CV 곡선
전기 촉매
●전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M반파를 측정할 수 있습니다.
열량 (ORR) 과 열량 (HER, OER) 을 측정하는 기발성 (ORR), 그리고 최고 전력 밀도와 에너지 밀도 계산 기능을 갖는다.
● ORR, OER, HER의 장기 순환 측정
CO2RR는 회전 전압 측정과 같은 기술로,
파라데이의 효율은 양전력계로 측정할 수 있습니다.
알칼리 용액의 촉매의 LSV 곡선
● 최대 전류는 20A, 컴플라이언스 전압은 30V가 될 수 있으며 IR 보상 기술로,
전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M전극의 초능력을 정확하게 측정할 수 있습니다. 이것은 전기 촉매 분야에서 큰 장점입니다.
소프트웨어 기능 전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M
회전적 볼트메트리:CS 스튜디오 소프트웨어는 사용자에게 다재다능한뭐든분차/통합키트,최고 높이, 최고 면적 및 CV 곡선의 최고 잠재력의 계산을 완료 할 수 있습니다. CV 기술에서 데이터 분석 중에 표시 할 정확한 주기를 선택하는 기능이 있습니다.
타벨 플롯 및 부식율:CS 스튜디오는 또한 양극화 곡선의 Butler-Volmer 방정식에 강력한 비선형 부착을 제공합니다. 그것은 Tafel 기울기, 부식 전류 밀도, 제한 전류를 계산할 수 있습니다.극화 저항또한 ECN 측정에 기초하여 전력 스펙트럼 밀도, 노이즈 저항 및 노이즈 스펙트럼 저항을 계산할 수 있습니다.
배터리 시험 및 분석:
충전 및 방출 효율, 용량, 특량, 충전 및 방출 에너지.
전기 화학적 임피던스 스펙트로스코피(EIS) 분석:보드, 나이키스트, 모트-쇼트키 플롯
EIS 데이터 분석 도중, 사용자 정의 동등 회로를 그리기 위해 내장된 부착 기능이 있습니다.
| 스펙전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M | |
| 지원 2, 3 또는 4 전극 시스템 | 전력 및 전류 범위: 자동 |
| 전력 제어 범위: ±10V | 전류 제어 범위: ±2A |
| 잠재 제어 정확도: 0.1%×전 범위±1mV | 전류 제어 정확도: 0.1% × 전체 범위 |
| 잠재적 해상도: 10μV (>100Hz),3μV (<10Hz) | 전류 민감도:1pA |
| 상승시간: <1μs (<10mA), <10μs (<2A) | 참조 전극 입력 임페던스:101220pF |
| 전류 범위: 2nA~2A, 10개 범위 | 준응 전압: ±21V |
| 최대 출력 전류: 2A | CV 및 LSV 스캔 속도: 0.001mV ~ 10,000V/s |
| CA 및 CC 펄스 너비: 0.0001 ~ 65,000s | 스캔 도중 전류 증가: 1mA@1A/ms |
| 스캔 중에 잠재적 인 증가: 0.076mV@1V/ms | SWV 주파수: 0.001~100 kHz |
| DPV와 NPV 펄스 너비: 0.0001~1000s | AD 데이터 획득:16bit@1MHz,20bit@1kHz |
| DA 해상도: 16비트, 설정 시간: 1μs | 최소 전력 증가량: 0.075mV |
| IMP 주파수: 10μHz~1MHz | 낮은 통과 필터: 8년 |
| 운영 체제: 윈도우 10/11 | 인터페이스: USB 20 |
| 무게 / 크기: 6.5kg, 36.5 x 30.5 x 16cm | |
| 전기 화학적 임피던스 스펙트럼 스펙트럼 (EIS) | |
| 신호 발생기 | |
| 주파수 범위:10μHz~1MHz | AC 진폭:1mV~2500mV |
| DC 비아스: -10~+10V | 출력 임피던스: 50Ω |
| 파동 형태: 시노스 파동, 삼각형 파동 및 제곱 파동 | 파동 왜곡: <1% |
| 스캔 모드: 로가리듬/선형, 증가/ 감소 | |
| 신호 분석기 | |
| 통합 시간: 최소:10ms 또는 주기의 가장 긴 시간 | 최대:106주기가 105s |
| 측정 지연: 0~105s | |
| DC 오프셋 보상 | |
| 잠재적 자동 보상 범위: -10V~+10V | 전류 보상 범위: -1A~+1A |
| 대역폭: 8십 년의 주파수 범위, 자동 및 수동 설정 | |
기술 -전기 화학적 임피던스 스펙트럼 콘텐시오스타트 CS350M
전기화학 저항 스펙트럼s복사본 (EIS)
안정적인 양극화
일시적 양극화
크로노 방법
전압 측정
부식 측정
배터리 테스트
암페로메트릭
Exte의문
# 대응하는 벗기 방법도 있습니다.
Q:W수동 반응이 높은 주파수에서 나타납니다.지역의 전기 화학적 임피던스 스펙트로스코피(EIS)?
A: 인덕티브 반응량은 주로 코일에 의해 발생합니다. 인덕티브 반응량은 코일의 길이와 주파수와 긍정적으로 상관되며 코일의 반지름과 부정적으로 상관됩니다.그것은 높은 주파수 지역과 낮은 저항 시스템 (전지 같은) 에서 더 분명 할 것입니다.그것을 줄이기 위해, 전극 케이블을 짧게 시도 하 고 또한 도구 또는 샘플 주위에 다른 코일을하지 않도록 주의하십시오.
Q:W치아 측정전기 화학적 임피던스 스펙트로스코피(EIS), 내가측정하기 전에 잠시 기다립니다건설의의테스트시스템?
A: EIS 테스트를 수행 할 때 테스트 시스템이 안정되어 있는지 확인해야하며 일반적으로 OCP 관측이 충분합니다. 아연-공기 배터리와 같은 일부 시스템은 조립 후 안정되기 위해 기다려야합니다.어떤 사람들은, 예를 들어 전기 촉매, 일반적으로 안정화 시간이 오래 걸리지 않습니다. OCP 평가는 표준입니다.
Q:그 어떤 것도 없습니다반구안쪽내전기 화학적 임피던스 스펙트로스코피 (EIS)테스트무슨 문제야?
A: 모든 샘플은 EIS에서 작은 반구를 가지고 있지 않습니다. 높은 주파수 지역에서 작은 반구가 존재하며, 이는 전하 전송에 의해 제어됩니다. 직선은 낮은 주파수 지역에서 존재합니다.분산으로 조절되는탄소 물질의 경우 용량은 반구 대신 활을 나타내며 상대적으로 커질 수 있습니다.
Q: 왜 수평 좌표와 수직 좌표가 그래프화할 때 일관되어야 하는가전기 화학적 임피던스 스펙트로스코피(EIS)?
A: 왜냐하면 이것은 복잡한 평면이기 때문입니다. 수학적으로요.
