제품 세부 정보
원래 장소: 무한, 중국
브랜드 이름: Corrtest
인증: CE, ISO9001
모델 번호: CS350M
지불 및 배송 조건
최소 주문 수량: 1 세트
가격: 협상 가능
포장 세부 사항: 표준 박스
배달 시간: 5 ~ 10 일
지불 조건: T/T, D/P
공급 능력: 1000Set/year
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

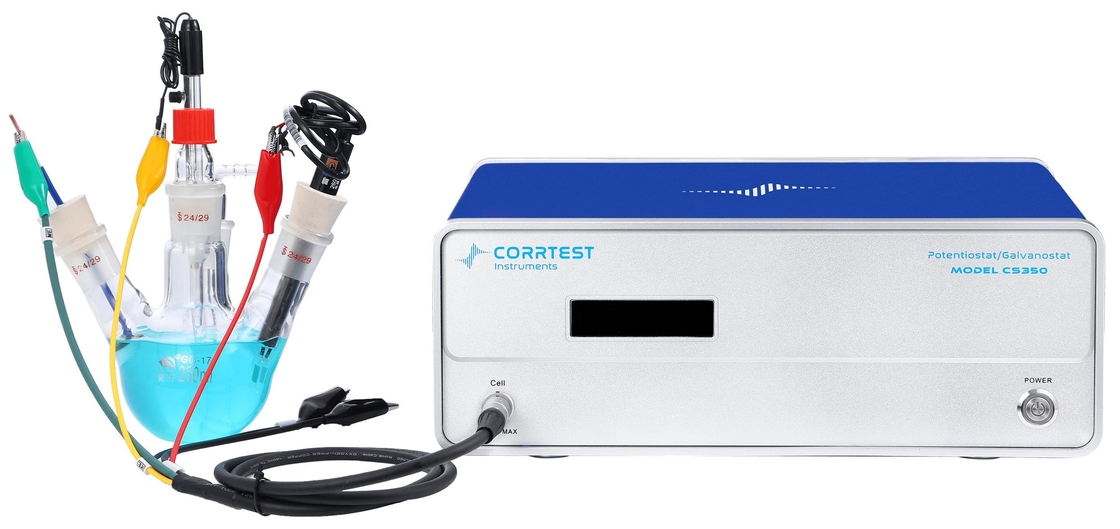

세 전극 전력계 CS350M는 DDS 임의 함수 생성기, 고전력 전력계/갈바노 전력계, 듀얼 채널 상관 분석기,듀얼 채널 고속 16비트/고밀도 24비트 AD 변환기 및 확장 인터페이스최대 전류는 ±2A이며 잠재 범위는 ±10V입니다. EIS 주파수 범위는 10uHz ~ 1MHz입니다. 부식, 에너지, 재료 및 전기 분석과 같은 다양한 전기 화학 분야에 사용할 수 있습니다.전류는 CS2020B / CS2040B 전류 부스터로 20A / 40A까지 증가 할 수 있습니다.세 전극 잠재상 CS350M은 3 전극 시스템을 측정 할뿐만 아니라 다른 구성에도 적용 할 수 있습니다.
3전극 시스템은 무엇일까요?
3개의 전극 시스템에는 작동 전극, 반전극 및 참조 전극이 있습니다.참조 전극의 역할은 작업 전극 잠재력을 측정하고 제어하는 기준으로 작용하는 것입니다대부분의 전기 화학 테스트는 3 전극 시스템입니다.
세 전극 잠재계 CS350M의 장점
멀티 일렉트로드 시스템
● 세 전극 포텐시오스타트 CS350M는 2 전극, 3 전극 시스템 및 4 전극 시스템을 지원하며 배터리 내부 저항 또는 4 전극 얇은 필름 임피던스 측정 테스트를 위해 사용할 수 있습니다.
● 전류 측정용 제로 저항 암페미터
완전히 떠있는
세 개의 전극 전극 CS350M을 포함한 모든 Corrtest 전력 정전 / galvanostats는 완전히 떠있는 것으로 설계되었습니다.그리고 지구에 연결 작동 전극의 전기 화학 연구를 위해 사용될 수 있습니다, 오토클라브, 브릿지 금속 부분, 콘크리트
실시간 데이터 저장
실험 데이터는 실시간으로 저장할 수 있습니다. 전기 장애로 테스트가 중단되더라도 데이터가 자동으로 저장됩니다.
전기 화학적 임피던스 스펙트럼 스펙트럼 (EIS)
● 세 전극 포텐시오스타트 CS350M는 상관성 통합 알고리즘과 듀얼 채널 과잉 샘플링 기법을 사용하여 강력한 반 간섭 능력을 가지고 있습니다.기기의 내부 저항은 최대 10입니다13Ω. 그것은 높은 반동성 시스템의 EIS 측정에 적합합니다. (상장, 콘크리트 등과 같은)
● 일정한 전류 운반기 및 DC 편향 기술로, 세 전극 전력계 CS350M는 충전 및 방출 상태에서 배터리 임피던스 측정에 사용할 수 있습니다.초저저저항 시스템 (예를 들어 18650 배터리) 에 적합합니다., 소프트 팩 배터리, 배터리 코어...)
소프트웨어 개발 키트 (SDK)
우리는 2차 개발 인터페이스, API 일반 인터페이스 및 개발 예제를 제공 할 수 있으며 Labview, C, C++, C #, VC 및 기타 프로그램에 대한 데이터 호출을 실현 할 수 있습니다.이차 개발 및 테스트 방법의 사용자 정의를 위해 편리한.
높은 전류, 높은 준수 옵션
●CS2020B/CS2040B 부스터를 통해 3개의 전극 포텐시오스타트 CS350M의 전류를 20A/40A로 증가시킬 수 있으며 이는 연료전지, 전력 배터리, 전자기 등에 대한 요구 사항을 충족시킵니다.
●기계를 30V 높은 컴플라이언스 전압으로 사용자 정의 할 수 있습니다. 이는 저전도성 솔루션 (물질 시스템, 콘크리트 시스템 등) 의 테스트 요구 사항을 충족합니다.특히 탄소 및 질소 감소 연구에 적합합니다..
다재다능 데이터 분석
CS 스튜디오는 실험 제어 및 데이터 분석을 위한 Corrtest 잠재계측기 소프트웨어입니다. 그것은 할 수 있습니다: 다 파라미터 Tafel 곡선 부착, 파생,볼트메트릭 곡선의 통합 및 최고 높이 분석, EIS 동등 회로 사용자 정의 및 임피던스 스펙트럼 장착 등
● 다개 변수 양극화 곡선
● EIS 장착
● 전기 화학적 소음 분석
● 거짓 용량 계산
● GCD 특유 용량, 효율성
● 모트-쇼트키 그래프 분석
● 자기소개서 분석
조합 테스트
CS 스튜디오 소프트웨어는 다양한 실험에 대한 조합 테스트를 지원합니다.
각 실험의 매개 변수를 미리 설정하고, 각 실험 사이의 간격, 대기 시간 등을 설정할 수 있습니다.다양한 실험은 자동으로 설정되는 하나씩 실행됩니다.
조합 시험: 부식 시험
조합 테스트: 유사 응압기 테스트
| 가공기세 전극 잠재계 CS350M | |
| 2~3전지 또는 4전지 시스템을 지원합니다. | 전력 및 전류 범위: 자동 |
| 전력 제어 범위: ±10V | 전류 제어 범위: ±2A |
| 잠재 제어 정확도: 0.1%×전 범위±1mV | 전류 제어 정확도: 0.1% × 전체 범위 |
| 잠재적 해상도: 10μV (>100Hz),3μV (<10Hz) | 전류 민감도:1pA |
| 상승시간: <1μs (<10mA), <10μs (<2A) | 참조 전극 입력 임페던스:101220pF |
| 전류 범위: 2nA~2A, 10개 범위 | 준응 전압: ±21V |
| 최대 출력 전류: 2A | CV 및 LSV 스캔 속도: 0.001mV ~ 10,000V/s |
| CA 및 CC 펄스 너비: 0.0001 ~ 65,000s | 스캔 도중 전류 증가: 1mA@1A/ms |
| 스캔 중에 잠재적 인 증가: 0.076mV@1V/ms | SWV 주파수: 0.001~100 kHz |
| DPV와 NPV 펄스 너비: 0.0001~1000s | AD 데이터 획득:16bit@1MHz,20bit@1kHz |
| DA 해상도: 16비트, 설정 시간: 1μs | 최소 전력 증가량: 0.075mV |
| IMP 주파수: 10μHz~1MHz | 낮은 통과 필터: 8년 |
| 운영 체제: 윈도우 10/11 | 인터페이스: USB 20 |
| 무게 / 크기: 6.5kg, 36.5 x 30.5 x 16cm | |
| EIS (전기화학적 저항 분광) | |
| 신호 발생기 | |
| 주파수 범위:10μHz~1MHz | AC 진폭:1mV~2500mV |
| DC 비아스: -10~+10V | 출력 임피던스: 50Ω |
| 파동 형태: 시노스 파동, 삼각형 파동 및 제곱 파동 | 파동 왜곡: <1% |
| 스캔 모드: 로가리듬/선형, 증가/ 감소 | |
| 신호 분석기 | |
| 통합 시간: 최소:10ms 또는 주기의 가장 긴 시간 | 최대:106주기가 105s |
| 측정 지연: 0~105s | |
| DC 오프셋 보상 | |
| 잠재적 자동 보상 범위: -10V~+10V | 전류 보상 범위: -1A~+1A |
| 대역폭: 8십 년의 주파수 범위, 자동 및 수동 설정 | |
세 전극 잠재계 CS350M의 기술
| 기술 |
CS350M WITH EIS |
|
| 안정적 양극화 |
오픈 서킷 잠재력 (OCP) | √ |
| 전력 (i-t 곡선) | √ | |
| 갈바노스타틱 | √ | |
| 잠재역학 (태블 그래프) | √ | |
| 갈바노 다이내믹 | √ | |
| 일시적 양극화 | 여러 가지 가능성 있는 단계 | √ |
| 다류 단계 | √ | |
| 잠재적인 계단 단계 (VSTEP) | √ | |
| 갈바닉 스텝-스텝 (ISTEP) | √ | |
| 크로노 방법 |
크로노포텐티오메트리 (CP) | √ |
| 크로나암페로메트리 (CA) | √ | |
| 크로노콜로메트리 (CC) | √ | |
| 전압 측정 | 회전적 볼트 메트리 (CV) | √ |
| 선형 스웨이프 볼트메트리 (LSV) (i-v) | √ | |
| 계단 전압 측정 (SCV) # | √ | |
| 제곱파 전압 측정 (SWV) # | √ | |
| 이차 펄스 볼트 미트리 (DPV) # | √ | |
| 정상 펄스 볼트 미트리 (NPV) # | √ | |
| 차차 정상 펄스 볼트메트리 (DNPV) # | √ | |
| AC 전압 측정 (ACV) # | √ | |
| EIS | 포텐시오스타틱 EIS (Nyquist, Bode) | √ |
| 갈바노스타틱 EIS | √ | |
| 포텐시오스타틱 EIS (선택 주파수) | √ | |
| 전극화 EIS (선택 가능한 주파수) | √ | |
| 모트-쇼트키 | √ | |
| 포텐시오스타틱 EIS 대 시간 (일자 주파수) | √ | |
| 갤바노스타틱 EIS 대 시간 (일자 주파수) | √ | |
| 부식 측정 |
주기적 양극화 곡선 (CPP) | √ |
| 선형 극진화 곡선 (LPR) | √ | |
| 전기 화학적 잠재 운동성 재활성화 (EPR) | √ | |
| 전기 화학 소음 (EN) | √ | |
| 제로 저항 암페미터 (ZRA) | √ | |
| 배터리 테스트 | 배터리 충전 및 방하 | √ |
| 갈바노스타틱 충전 및 방출 (GCD) | √ | |
| 포텐티오스타틱 충전 및 배열 (PCD) | √ | |
| 포텐시오스타틱 인터미터트 타이터링 기술 (PITT) | √ | |
| 갈바노스타틱 간헐적 타이터 기술 (GITT) | √ | |
| 암페로메트리 | 차차 펄스 암페로메트리 (DPA) | √ |
| 이중분차 펄스 암페로메트리 (DDPA) | √ | |
| 트리플 펄스 암페로메트리 (TPA) | √ | |
| 융합된 펄스 암페로메트릭 감지기 (IPAD) | √ | |
Q: 3전지 시스템 이외에,세 전극 잠재계 CS350M
또한 2전지, 4전지 시스템과 같은 다른 구성도 지원합니까?
A:네, 세 전극의 잠재상태계 CS350M는 모든 전기 화학 측정에 대한 다재다능하고 이해 가능한 도구입니다.
Q:2전지대와 3전지대 사이에는 어떤 차이가 있을까요?
A:두 개의 전극 시스템에서 CE와 RE는 하나의 전극에 연결되고 WE와 SENSE는 반대 전극에 연결되고 전 전용을 측정합니다.CE와 전해질 사이의 인터페이스에서 잠재력을 포함하여따라서 인터페이스 잠재력이 전체 연구에 중대한 영향을 미치지 않으면 두 전극 시스템을 사용할 수 있습니다.2전지 시스템은 일반적으로 에너지 저장 또는 변환에 적용됩니다., 배터리, 연료전지, 태양전지 등. 또한 전극 프로세스의 초고속 운동학을 측정하거나 높은 주파수에서 전기 화학적 임피던스를 측정하는 데 사용됩니다.
세 전극 시스템은 전기 화학에서 가장 일반적으로 사용되는 구성입니다. 이 시스템에서는 CE와 WE 사이의 전류 흐름, WE와 CE 사이의 전력,그리고 잠재력은 RE와 Sense 사이에 측정됩니다..
질문: 왜 우리는 분석 전자기술에 3전지 시스템을 사용합니까?
A:전기 화학 실험은 전기 화학 세포에서 수행됩니다. 전기 화학 세포는 일반적으로 작동 전극으로 구성된 세 전극 시스템으로 작동합니다.기준 전극 ((RE) 및 반전극 ((CE)RE는 작동 전극의 잠재력을 모니터링하는 데 사용됩니다. 가장 일반적으로 사용되는 RE는 포화 된 칼로멜 전극과 은/은 염화 전극 (Ag/AgCl) 입니다.좋은 RE는 시간과 온도에 대한 일정한 잠재력을 가져야 합니다. 또한 작은 전류를 통과시키면 변하지 않아야 합니다.이 방법에서는, 기준 전극을 통한 피드백 메커니즘을 사용하여 작동 전극에 일정한 전력을 유지합니다.기준 전극은 매우 높은 저항을 제공합니다.이 이유 때문에 전류 측정에는 보조 전극 또는 카운터 전극이라고 불리는 다른 전극이 관여합니다. 그것은 세포 회로를 완료합니다.대부분 CE는 플래티넘과 같은 무활성 금속입니다..
다양한 전기 화학 기술을 사용하여 변형이 수행되는 전극은 작업 전극이라고합니다. 전기 화학 실험에서,작업 전극의 표면에 관심 반응이 발생합니다.WE는 잠재력이 제어되고 전류가 측정되는 주요 전극입니다. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
