제품 세부 정보
원래 장소: 무한, 중국
브랜드 이름: Corrtest
인증: CE, ISO9001
모델 번호: CS2350M
지불 및 배송 조건
최소 주문 수량: 1SET
가격: 협상 가능
포장 세부 사항: 표준 박스
배달 시간: 5 ~ 10 일
지불 조건: T/T, D/P
공급 능력: 1000Set/year
이름: |
2채널 포텐시오스타트 |
잠재적 제어 범위: 1차 채널: |
±10V |
두 번째 채널: |
±10V |
전류 제어 범위: |
각 채널에서 ±1A |
잠재적 제어 정확도: |
0.1%×전 범위±1mV |
전류 제어 정확도: |
0.1%×전체 범위 |
잠재적 해결책: |
10μV(>100Hz), 3μV(<10Hz) |
현재 감도: |
1Pa |
상승 시간: |
<1μS (<10mA), <10μS (<2A) |
이름: |
2채널 포텐시오스타트 |
잠재적 제어 범위: 1차 채널: |
±10V |
두 번째 채널: |
±10V |
전류 제어 범위: |
각 채널에서 ±1A |
잠재적 제어 정확도: |
0.1%×전 범위±1mV |
전류 제어 정확도: |
0.1%×전체 범위 |
잠재적 해결책: |
10μV(>100Hz), 3μV(<10Hz) |
현재 감도: |
1Pa |
상승 시간: |
<1μS (<10mA), <10μS (<2A) |
RRDE 2채널 전력계 CS2350M비포텐티오스타트두 채널 모두에서 EIS2개의 독립적인 잠재전도계/갈바노전도계를 가지고 있습니다. 즉, 하나의 기기에 2개의 잠재전도계를 가지고 있는 것과 같습니다.전체 부동 모듈과 전기 격리 설계는 각 채널이 완전히 독립적이라는 것을 보장합니다.정확한 데이터를 보장합니다.CS2350M비포텐티스타트,각 채널은 EIS를 포함한 완전한 전기 화학 기술을 제공합니다. 두 채널은 공동으로 RRDE 및 수소 확산 테스트와 같은 두 개의 작동 전극 시스템의 실험을 완료 할 수 있습니다.시장에서 다른 많은 비포텐티오스타트보다 더 나은, 실험은 각 채널에서 동시에 수행 될 수 있습니다.RRDE 2채널 전력계 CS2350M비포텐티오스타트두 채널 모두에서 EIS실제 이중 채널 전력계입니다. 이더넷 연결을 사용합니다. EIS 모듈은 두 채널에 포함되어 있습니다.

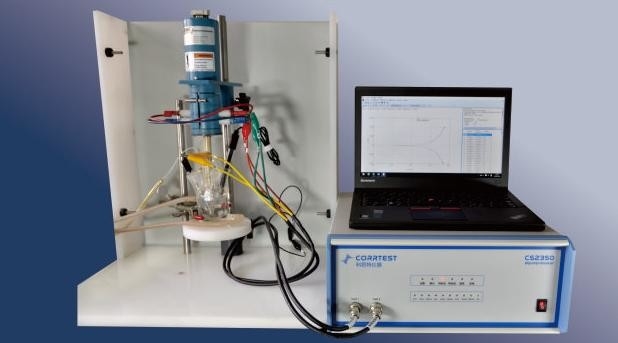

RRDE 2채널 역량계 CS2350M의 사진은 양채널의 EIS와 함께
2채널 전력계 CS2350M비포텐티오스타트는 2개의 단일 채널 포텐티오스타트 세트를 가지고 있습니다. 단일 채널 포텐티오스타트가 할 수 있는 모든 것을 할 수 있습니다.
(1) 전기합성, 전자기배치 (전자판), 아노드 산화, 전해질
(2) 산소 감소 반응 (ORR), OER, HER, CO2 감소와 같은 전기 촉매.
(3) 리?? 이온 배터리, 태양전지, 연료전지, 슈퍼 컨덴시터, 고급 기능 재료, 센서 등
(4) 금속의 부패 행동 및 부패 방지 평가
(5) 억제기, 물 품질 안정기, 코팅 및 카토드 보호 효율을 빠르게 평가합니다.
전형적인 응용 프로그램2채널 전력계 CS2350M비포텐시오스타트:
회전 반지 디스크 전극 (RRDE)
산화/감소 반응 (ORR) 연구: 주 채널의 디스크 전극의 양극화 곡선을 측정하는 동안 반지 전극에 일정한 양극화 잠재력을 적용합니다.그리고 따라서 디스크 전극에 중간 제품을 감지RRDE 테스트는 ORR 연구의 전형적인 방법이됩니다.2채널 전력계 CS2350M비포텐티오스타트두 채널 모두에서 EIS모든 RRDE 장비에 연결될 수 있습니다.
RRDE 테스트를 수행 할 때, bipotentiostat을 사용하는 경우 테스트를 직접적으로 기술로 수행 할 수 있습니다.세트 2채널 포텐시오스타트 CS2350M 비포텐시오스타트 대신, 당신은 두 세트 단일 채널 전력 정비 장치에 대한 ′′ 떠있는 ′′ 모드를 선택해야합니다 전력 정비 장치 사이의 간섭을 피하기 위해.
파방사성 효율성 테스트
전기 촉매에서는 촉매의 성능을 평가하기 위해 파라다이효율을 측정한다. 케이블 연결은 아래 그림에서 보여진다.디스크에 일정한 전류가 적용되고 OER가 발생하고 산소를 생산합니다.. 고리에 일정한 전압이 적용되어 ORR가 발생하고 산소를 소비합니다. 파라다이 효율은 디스크 전류와 고리 전류를 기반으로 계산 할 수 있습니다.
사양의RRDE 2채널 전력장치 CS2350M, 양채널에 EIS
| 사양 | |
| 지원 2, 3 또는 4 전극 시스템 | 인터페이스: 이더넷 |
| 전력 제어 범위: 1차 채널: ±10V 2차 채널: ±10V | 전류 제어 범위: 각 채널에서 ±1A |
| 잠재 제어 정확도: 0.1%×전 범위±1mV | 전류 제어 정확도: 0.1% × 전체 범위 |
| 잠재적 해상도: 10μV (>100Hz), 3μV (<10Hz) | 전류 민감도:1pA |
| 상승시간: <1μS (<10mA), <10μS (<2A) | 레퍼런스 전극 입력 임피던스:1012Ω 더하기 20pF |
| 전류 범위: 2nA~2A, 10개 범위 | 준응 전압: ±21V |
| 최대 출력 전류: 각 채널에서 ±1A | CV 및 LSV 스캔 속도: 0.001mV ~ 10,000V/s |
| CA 및 CC 펄스 너비: 0.0001 ~ 65,000s | 스캔 도중 전류 증가: 1mA@1A/ms |
| 스캔 중에 잠재적 인 증가: 0.076mV@1V/ms | SWV 주파수: 0.001~100 kHz |
| DPV와 NPV 펄스 너비: 0.0001~1000s | AD 데이터 획득:16bit@1MHz,20bit@1kHz |
| DA 해상도: 16비트, 설정 시간: 1μs | 최소 전력 증가량: 0.075mV |
| IMP 주파수: 10μHz~1MHz | 낮은 통과 필터: 8 년을 포함합니다. |
| 전력 및 전류 범위: 자동 | 무게 / 크기: 6.5kg,36 x 30 x 16cm |
| 운영 체제: 윈도우 10/11 | |
| 전기화학 저항 분광 (EIS) | |
| 신호 발생기 | |
| 주파수 범위:10μHz~1MHz | AC 진폭:1mV~2500mV |
| DC 비아스: -10~+10V | 출력 임피던스:50Ω |
| 파동 형태: 시노스 파동, 삼각형 파동 및 제곱 파동 | 파동 왜곡:<1% |
| 스캔 모드: 로가리듬/선형, 증가/ 감소 | |
| 신호 분석기 | |
| 통합 시간: 최소:10ms 또는 주기의 가장 긴 시간 | 최대:106주기가 105s |
| 측정 지연:0~105s | |
| DC 오프셋 보상 | |
| 잠재적 자동 보상 범위: -10V~+10V | 전류 보상 범위: -1A~+1A |
| 대역폭: 8십 년의 주파수 범위, 자동 및 수동 설정 | |
기술의RRDE 2채널 전력장치 CS2350M, 양채널에 EIS
B위상증
안정적인 양극화
일시적 양극화
크로노 방법
전압 측정
전기화학 저항 분광 (EIS)
부식 측정
배터리 테스트
암페로메트릭
스트리핑 볼트메트리
2채널 포텐시오스타트 CS2350M의 장점:
완전히 떠있는
CS2350M Biptentiostat을 포함한 모든 Corrtest 잠재역 / galvanostats는 완전히 떠있는 것으로 설계되어 있으며, 지구에 연결되는 작동 전극의 전기 화학 연구를 위해 사용될 수 있습니다.오토클라브와 같이, 브릿지, 콘크리트의 금속 부품
실시간 데이터 저장
실험 데이터는 실시간으로 저장할 수 있습니다. 전력 장애로 테스트가 중단되더라도 데이터가 자동으로 저장됩니다. 데이터는 엑셀, 오리진,그리고 직접 열 수 있습니다..
EIS
● Corrtest 포텐시오스타트 inkl. CS2350M Biptentiostat는 상관성 통합 알고리즘과 듀얼 채널 과잉 샘플링 기술을 사용하여 강력한 반 간섭 능력을 가지고 있습니다.기기의 내부 저항은 최대 10입니다13Ω. 그것은 높은 반동성 시스템의 EIS 측정에 적합합니다. (상장, 콘크리트 등과 같은)
● 일정한 전류 운반기 및 DC 편향 기술로, Corrtest 잠재역은 충전 및 방하 상태에서 배터리 임피던스 측정에 사용될 수 있습니다.초저저저항 시스템 (예를 들어 18650 배터리) 에 적합합니다., 소프트 팩 배터리, 배터리 코어...)
멀티 일렉트로드 시스템
● 지원 2-, 3-, 4 전극 시스템, 배터리 내부 저항을 테스트하거나 4 전극 얇은 필름 임피던스 측정에 사용할 수 있습니다
● 전류 측정용 제로 저항 암페미터
소프트웨어 개발 키트 (SDK)
우리는 2차 개발 인터페이스, API 일반 인터페이스 및 개발 예제를 제공 할 수 있으며 Labview, C, C++, C #, VC 및 기타 프로그램에 대한 데이터 호출을 실현 할 수 있습니다.이차 개발 및 테스트 방법의 사용자 정의를 위해 편리한.
높은 전류 옵션
●CS2020B/CS2040B 부스터를 통해 전류는 20A/40A로 증가시킬 수 있으며 이는 연료전지, 전력 배터리, 전류 등에 대한 요구 사항을 충족시킵니다.
다재다능 데이터 분석
CS 스튜디오는 실험 제어와 데이터 분석을 위해 두 채널에서 EIS를 가진 Corrtest 잠재역량계 inkl. CS2350M Biptentiostat을 위한 소프트웨어입니다.파생, 전압 곡선의 통합 및 최고 높이 분석, EIS 동등 회로 사용자 정의 및 임피던스 스펙트럼 장착 등.
● 다개 변수 양극화 곡선
● EIS 장착
● 전기 화학적 소음 분석
● 거짓 용량 계산
● GCD 특유 용량, 효율성
● 모트-쇼트키 그래프 분석
● 자기소개서 분석
조합 테스트
CS 스튜디오 소프트웨어는 다양한 실험에 대한 조합 테스트를 지원합니다.
각 실험의 매개 변수를 미리 설정하고, 각 실험 사이의 간격, 대기 시간 등을 설정할 수 있습니다.
조합 시험: 부식 시험
조합 테스트: 유사 응압기 테스트
소프트웨어 기능
회전적 볼트메트리:CS 스튜디오 소프트웨어는 사용자들에게 다재다능한 평평화를 제공합니다.분차/통합키트, 최고 높이, 최고 면적 및 CV 곡선의 최고 잠재력의 계산을 완료 할 수 있습니다.
타벨 플롯 및 부식율:CS 스튜디오는 또한 양극화 곡선의 Butler-Volmer 방정식에 강력한 비선형 부착을 제공합니다. 그것은 Tafel 기울기, 부식 전류 밀도, 제한 전류를 계산할 수 있습니다.극화 저항또한 EN 측정에 기초하여 전력 스펙트럼 밀도, 소음 저항 및 소음 스펙트럼 저항을 계산할 수 있습니다.
배터리 시험 및 분석:
충전 및 방출 효율, 용량, 특량, 충전 및 방출 에너지.
EIS 분석:보드, 나이키스트, 모트-쇼트키 플롯
EIS 데이터 분석 도중, 사용자 정의 동등 회로를 그리기 위해 내장된 부착 기능이 있습니다.
Q: 당신의 Corrtest2채널 전력계 CS2350M비포텐티오스타트 다른 RRDE 회전기와 호환되는가요?
A: 예. 우리의 바이포텐티오스타트는 모든 브랜드의 RRDE 회전기와 호환됩니다. 왜냐하면 그것은 RRDE 전극을 전극 케이블과 연결하는 것에 관한 것이기 때문입니다.
Q: 연결 없이 소프트웨어를 설치하고 볼 수 있나요?2채널 전력계 CS2350M비포텐티오스타트구매 하기 전
A: 판매 전 커뮤니케이션을 통해, 우리는 구매를 결정하기 전에 우리의 CS 스튜디오 소프트웨어를보고 싶어하는 고객이 있습니다. 우리는 설치에 대한 소프트웨어 패키지를 보낼 수 있습니다,그리고 다음으로 Corrtest 전력 정전 연결없이 패키지를 사용하려면 단계를 따르십시오.
질문: 어떻게 확인하고 판단할 수 있을까요?2채널 전력계 CS2350M비포텐티오스타트두 채널 모두에서 EIS정상적으로 작동합니까?
A: 당신은 펌프 셀을 사용할 수 있습니다 (우리는 CS2350M Bipotentiostat과 함께 제공) 펌프 셀이 정상적으로 작동하는지 판단하기 위해. 펌프 셀은 시뮬레이션 표준 셀입니다.당신은 잠재정적, 갈라바노스타틱 실험 및 잠재력과 전류의 값을 확인. 그들은 오름 법칙을 준수해야합니다.
Q:RDE와 RRDE의 차이점은 무엇입니까? 각각의 응용 프로그램은 무엇입니까?
A: RDE와 RRDE는 둘 다 회전 작동 전극이며 ORR 또는 HOR과 같은 운동 연구에 필수적입니다. HER 또는 OER과 같은 다른 테스트에 필수적이지 않지만 사용할 수 있다면 더 좋습니다.
Q:ORR에 대한 RRDE 테스트 동안 h전자 전송 수와 수소 과산화수출을 테스트 할 때 반지 전압이 어떻게 결정됩니까?
A: 다른 부작용을 일으키지 않고 수소 과산화 중간 물질의 산화에 기초한 1.3 V RHE와 같은 1.2-1.5 V RHE 사이의 모든 값은 괜찮습니다.
