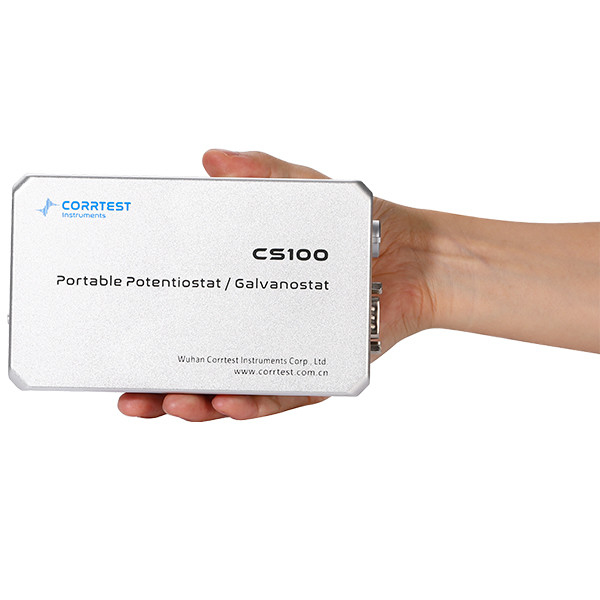

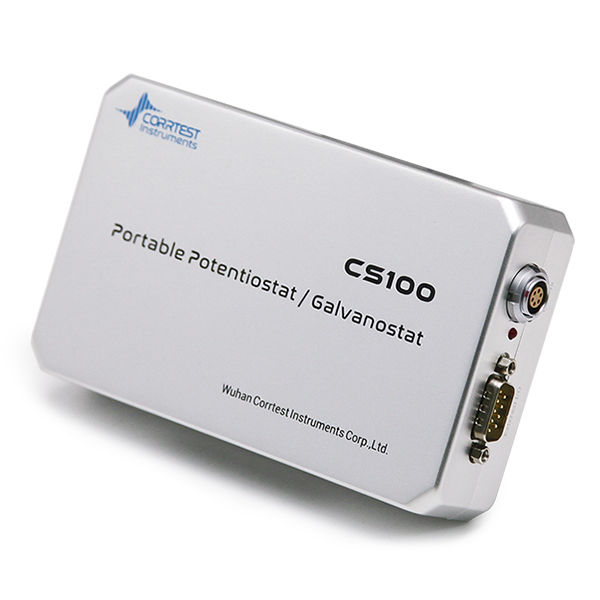

휴대용 포텐티오스타트 갈바노스타트 핸드 헤드 CS100ME EIS

CS100ME 휴대용 전위차계는 전위차/정전류 분극 곡선, 순환 전압전류법 분석, 임피던스(EIS), 갈바닉 전류 측정 등 완전한 전기화학적 방법을 지원합니다. 내장형 충전식 리튬 이온 배터리와 Bluetooth 통신을 갖추고 있습니다. 이 장치는 랩탑/컴퓨터 소프트웨어 또는 모바일 APP을 지원합니다. 현장 또는 특수한 비전기 환경에서 전기화학적 테스트에 사용할 수 있습니다. CS100ME는 에너지 및 재료, 환경 보호, 바이오센서, 식품 및 의약품, 부식 방지 등의 연구자들에게 편리한 휴대용 도구가 될 수 있습니다. 최대 전류는 ±100mA입니다.

전압 제어 범위는 ±10V, 컴플라이언스 전압은 ±10V, 최대 전류 출력은 ±100mA이며, 최소 전류 분해능은 1pA에 도달할 수 있습니다. EIS 주파수 범위는 10μHz~1MHz입니다.

포괄적인 전기화학적 기능을 갖춘 소형 크기 덕분에 일반적으로 다음과 같은 용도로 사용됩니다.- 글로브 박스 내 배터리 재료 성능 테스트

- 환경 보호 분야의 수질 검사를 위한 중금속 이온의 초저 검출 한계

- 높은 전류 정확도로 인한 바이오센서의 저전류 감지

- 식품 및 의약품 산업의 유효 성분 감지

- 야외 교량 부식 및 토양 부식 측정

참고: 실험 중 최대 전류가 ±45mA를 초과하지 않으면 휴대용 전위차계를 사용할 수 있습니다. ±45mA를 초과하면 최대 전류가 ±2A인 일반 크기의 전위차계를 고려해야 합니다.

특징

- 작고 가벼우며 휴대 및 편리

- 설치 및 사용 용이

- 높은 정확도, 전류 분해능은 1pA에 도달할 수 있으며, 측정 정확도는 범위의 0.1%입니다.

- 야외 테스트 중에는 랩탑의 USB 포트를 충전 및 통신에 모두 사용할 수 있습니다.

- 회로는 플로팅 설계를 채택합니다. 절연 변압기 없이 접지된 시스템의 전기화학적 매개변수를 측정할 수 있습니다.

휴대용 전위차계 사양

크기/무게: 15 x 9 x 3 (cm), 500g

통신: USB / Bluetooth

전원 공급 장치: USB / 내장형 리튬 이온 배터리 10AH@3.7V

2-, 3- 또는 4-전극 시스템 지원

최대 전류: ±

100mA전위 제어 범위: ±10V

EIS 주파수 범위:

10μHz ~ 1MHz컴플라이언스 전압: ±10V

전류 범위: 200pA~200mA, 10 범위

전위 범위: ±200mV ±2V, ±5V, ±10V

전위 정확도: 0.1%× 전체 범위

최소 전위 분해능: 1mV

전류 정확도: 0.1%× 전체 범위

최소 전류 분해능: 1pA

기준 전극 입력 임피던스: 10

13^Ω||8pFAC 진폭: 0~±2.5V

신호 응답 대역폭: 1MHz

최대 데이터 수집 속도: 150,000 데이터 포인트/s

CV 및 LSV 스캔 속도: 0.001mV~ 10V/s

전기화학적 기술 - 휴대용 전위차계 CS100ME

안정적인 분극

개방 회로 전위(OCP)

• 전위차(I-T 곡선)
• 정전류
• 전위역학적(Tafel plot)
• 전기화학적 노이즈(EN)
• 과도 분극

다중 전위 단계

• 다중 전류 단계
• 전위 계단(VSTEP)
• 갈바닉 계단(ISTEP)
• 크로노 방법

크로노전위법(CP)

• 크로노전류법(CA)
• 크로노쿨롬법(CC)
• 전압전류법

선형 스윕 전압전류법(LSV)

• 순환 전압전류법(CV)
• 계단 전압전류법(SCV) #
• 사각파 전압전류법(SWV) #
• 미분 펄스 전압전류법(DPV) #
• 정상 펄스 전압전류법(NPV)#
• 미분 정상 펄스 전압전류법(DNPV) #
• AC 전압전류법(ACV)
• 2
• nd ^{고조파 AC 전압전류법(SHACV)}푸리에 변환 AC 전압전류법(FTACV)
• # 해당 스트리핑 전압전류법이 있습니다.

전기화학 임피던스 분광법(EIS)

전위차 EIS(Nyquist, Bode)정전류 EIS전위차 EIS(선택적 주파수)정전류 EIS(선택적 주파수)

• Mott-Schottky
• 전위차 EIS vs. 시간(단일 주파수)
• 정전류 EIS vs. 시간(단일 주파수)
• 부식 측정
• 전위역학적(Tafel plot)
• 순환 분극 곡선(CPP)
• 선형 분극 곡선(LPR)

전기화학적 전위역학적 재활성화(EPR)

• 전기화학적 노이즈(EN)
• 영 저항 전류계(ZRA)
• 배터리 테스트
• 배터리 충전 및 방전
• 정전류 충전 및 방전(GCD)
• 전위차 충전 및 방전(PCD)

전위차 간헐적 적정 기술(PITT)

• 정전류 간헐적 적정 기술(GITT)
